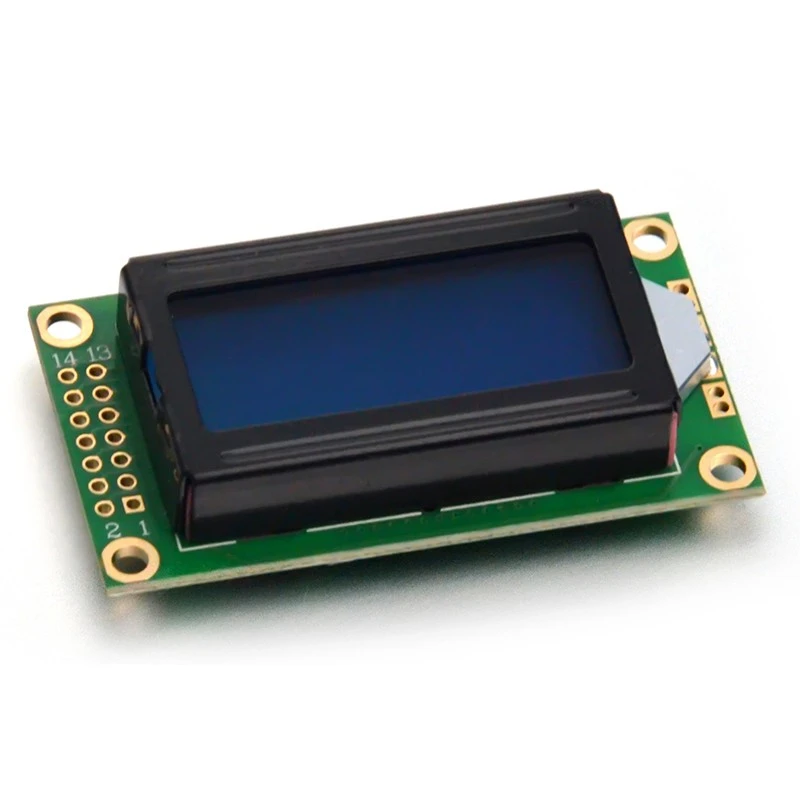

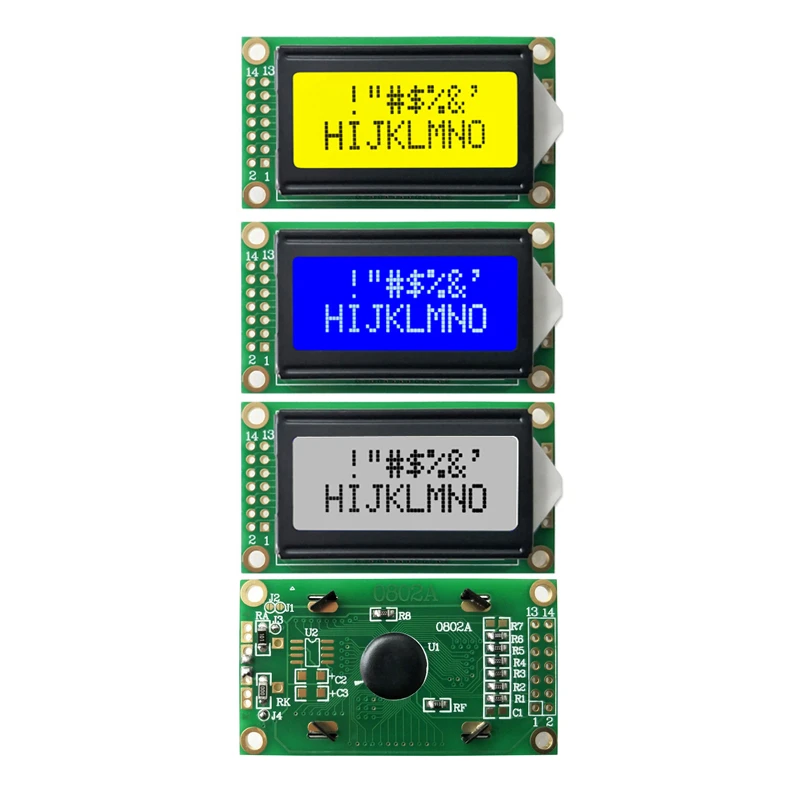

0802 एलसीडी डिस्प्ले एक सामान्य 8x2 कैरेक्टर का एलसीडी मॉड्यूल है।
यह मॉड्यूल बॉटम बोर्ड पर ड्राइवर चिप को सीधे पैकेज करने के लिए COB (चिप ऑन बोर्ड) तकनीक का उपयोग करता है, इसलिए इसमें एक कॉम्पैक्ट डिज़ाइन और स्थिर प्रदर्शन होता है। यह एलसीडी+पीसीबी+एलईडी बैकलाइट+इलेक्ट्रॉनिक घटकों से बना है
0802ए एलसीडी मॉड्यूल एक डॉट मैट्रिक्स एलसीडी मॉड्यूल है जिसका उपयोग विशेष रूप से अक्षरों, डिजिटल तत्वों, प्रतीकों आदि को प्रदर्शित करने के लिए किया जाता है। इसे दो ट्रांसमिशन मोड में विभाजित किया गया है: 4-बिट/8-बिट डेटा ट्रांसमिशन मोड।
5×7 डॉट मैट्रिक्स + कर्सर डिस्प्ले मोड प्रदान करता है। डिस्प्ले डेटा बफर DDRAM, कैरेक्टर जेनरेटर CGROM और कैरेक्टर जेनरेटर CGRAM प्रदान करता है। सीजीआरएएम का उपयोग आपके द्वारा परिभाषित 8 5×8 डॉट मैट्रिक्स ग्राफ़िक वर्णों तक के फ़ॉन्ट डेटा को संग्रहीत करने के लिए किया जा सकता है। समृद्ध कमांड सेटिंग्स प्रदान करता है: स्पष्ट प्रदर्शन; कर्सर मूल पर लौट आया; चालू/बंद प्रदर्शित करें; कर्सर चालू/बंद; चरित्र चमकती प्रदर्शित करें; कर्सर शिफ्ट; शिफ्ट तत्व आदि प्रदर्शित करें
1. उत्पाद परिचय
2. उत्पाद सुविधा
चरित्र प्रदर्शन:संख्याओं, अक्षरों और प्रतीकों सहित चरित्र संबंधी जानकारी प्रदर्शित कर सकते हैं।
सरल ऑपरेशन:सामान्य पाठ प्रदर्शन आवश्यकताओं के लिए उपयुक्त, नियंत्रित करने और संचालित करने में आसान।
कम लागत:कम विनिर्माण लागत, बड़े पैमाने पर उत्पादन और अनुप्रयोग के लिए उपयुक्त।
उच्च स्थिरता:मजबूत स्थिरता और विश्वसनीयता के साथ सीओबी प्रौद्योगिकी को अपनाता है।
सुविधा:एक सरल इंटरफ़ेस प्रदान करता है, जो विभिन्न नियंत्रकों और माइक्रोप्रोसेसरों से जुड़ना आसान है।
केवल चरित्र जानकारी प्रदर्शित कर सकता है, जटिल छवि प्रदर्शन आवश्यकताओं के लिए उपयुक्त नहीं है।
सीमित रिज़ॉल्यूशन, सीमित प्रदर्शन जानकारी।
8*2 एलसीडी मॉड्यूल इसका आकार और अक्षरों की संख्या इसके उपयोग को छोटे डिस्प्ले तक सीमित करती है।
माइक्रोवेव ओवन और वाशिंग मशीन:कई घरेलू उपकरण अपने नियंत्रण पैनल पर 8x2 एलसीडी डिस्प्ले का उपयोग करते हैं ताकि उपयोगकर्ता सेटिंग्स और स्थिति देख सकें।
कॉफ़ी मशीनें:कुछ उन्नत कॉफी मशीनों पर, 0802 एलसीडी का उपयोग मेनू विकल्प और पेय चयन प्रदर्शित करने के लिए किया जा सकता है।
पोर्टेबल चिकित्सा उपकरण:कई चिकित्सा उपकरण, जैसे रक्त ग्लूकोज मीटर और हृदय गति मॉनिटर, मरीजों के शारीरिक डेटा और ऑपरेटिंग निर्देशों को प्रदर्शित करने के लिए 0802 एलसीडी का उपयोग करते हैं।
प्रयोगशाला उपकरण:प्रयोगशाला उपकरणों में, प्रयोगात्मक प्रगति और माप परिणाम प्रदर्शित करने के लिए 0802 एलसीडी का उपयोग किया जाता है।
प्रोग्रामिंग शिक्षा उत्पाद:कुछ बुनियादी प्रोग्रामिंग शिक्षण उपकरणों और खिलौनों में, 0802 एलसीडी का उपयोग परिणाम प्रदर्शित करने के लिए किया जाता है, जिससे सीखना अधिक रोचक और इंटरैक्टिव हो जाता है।
प्रोग्रामिंग रोबोट:कुछ प्रोग्रामिंग रोबोट निर्देश और स्थिति प्रदर्शित करने के लिए 0802 एलसीडी का उपयोग करते हैं।
बारकोड स्कैनर:बारकोड स्कैनिंग उपकरणों में, 0802 एलसीडी का उपयोग स्कैन किए गए परिणाम और सूचना प्रतिक्रिया प्रदर्शित करने के लिए किया जा सकता है।
शेल्फ प्रबंधन उपकरण:गोदाम प्रबंधन प्रणालियों में कुछ उपकरण इन्वेंट्री स्थिति और पुष्टिकरण जानकारी प्रदान करने के लिए सूचना प्रदर्शन मॉड्यूल के रूप में 0802 एलसीडी का उपयोग करते हैं।
5. उत्पाद पैरामीटर (विनिर्देश)
|
मॉड्यूल का आकार: 58..5X32.5X13.3 मिमी |
प्रदर्शन दृश्य क्षेत्र: 38X16 मिमी |
|
एलसीडी प्रकार:एसटीएन/पॉजिटिव/ट्रांसफ्लेक्टिव |
दृश्य कोण: 6 बजे |
|
ड्राइवर आईसी:ST7920 या समकक्ष |
बैकलाइट ड्राइवर प्रकार: पावर/3.1V/HITE |
|
डीसी से डीसी सर्किट: बिल्ड-इन |
वज़न:टीबीडी |
|
नत्थी करना |
प्रतीक |
|
|
1 |
वीएसएस |
|
|
2 |
व्द |
|
|
3 |
वो |
|
|
4 |
रुपये |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
डीबी0 |
|
|
8 |
डीबी1 |
|
|
9 |
डीबी 2 |
|
|
10 |
डीबी3 |
|
|
11 |
डीबी4 |
|
|
12 |
डीबी5 |
|
|
13 |
डीबी 6 |
|
|
14 |
डीबी 7 |
|
|
15 |
A |
|
|
16 |
K |
