परिचय

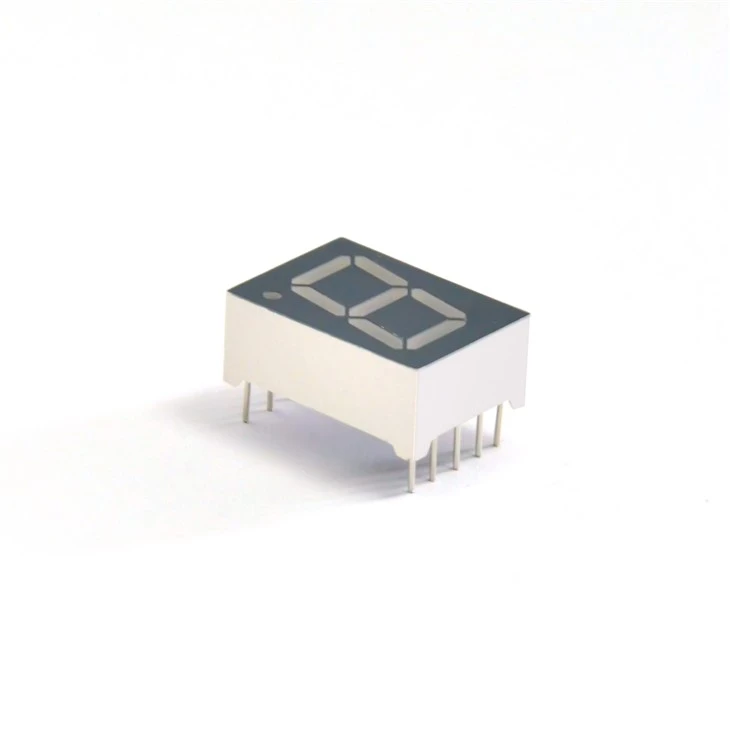

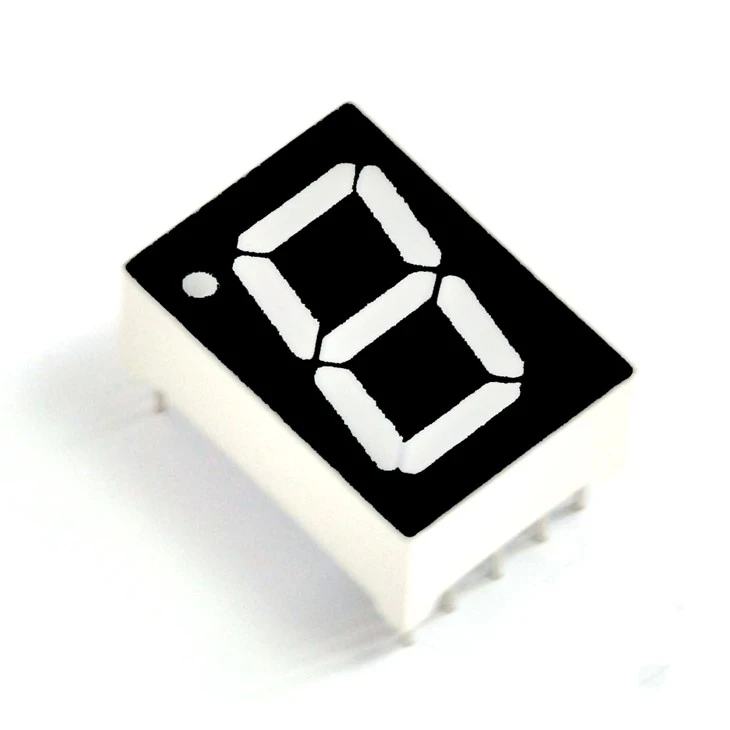

वन-डिजिट 7 सेगमेंट एलईडी एक सामान्य डिस्प्ले डिवाइस है, जिसका व्यापक रूप से डिजिटल डिस्प्ले के क्षेत्र में उपयोग किया जाता है। इसमें सात एलईडी लाइट खंड शामिल हैं, और इन प्रकाश खंडों की स्विच स्थिति को नियंत्रित करके संख्या 0-9 प्रदर्शित की जा सकती है।
1. उत्पाद परिचय
2. उत्पाद सुविधा
सरल सर्किट डिजाइन
हमारे उत्पाद 7 स्वतंत्र एलईडी लाइटों से बने हैं, जिनमें से प्रत्येक एक साधारण नियंत्रण सर्किट से जुड़ा है। यह डिज़ाइन सर्किट की जटिलता को कम करता है और विफलता की संभावना को कम करता है।
उत्कृष्ट प्रकाश गाइड डिजाइन
हमारे उत्पादों का प्रत्येक 7-सेगमेंट डिस्प्ले डिवाइस आमतौर पर एक सटीक प्रकाश गाइड पैकेज को अपनाता है ताकि यह सुनिश्चित किया जा सके कि एलईडी की प्रकाश ऊर्जा को प्रभावी ढंग से केंद्रित और समान रूप से वितरित किया जा सके। यह लाइट गाइड डिज़ाइन न केवल एलईडी की चमकदार दक्षता में सुधार करता है बल्कि एक स्पष्ट और उज्ज्वल प्रदर्शन प्रभाव भी सुनिश्चित करता है।
कम ऑपरेटिंग वोल्टेज
एक-अंकीय 7 खंड एलईडी का ऑपरेटिंग वोल्टेज आम तौर पर कम होता है, आमतौर पर 2V और 3.5V के बीच। कम वोल्टेज ऑपरेशन का मतलब है कि आवश्यक करंट भी अपेक्षाकृत छोटा है। दूसरे, हमारे उत्पाद कम बिजली की खपत को बनाए रखते हुए 20mA के ऑपरेटिंग करंट पर पर्याप्त ब्राइटनेस आउटपुट (जैसे 3000mcd) प्रदान कर सकते हैं।
स्थिर ड्राइव सर्किट
हमारे उत्पाद आमतौर पर एक कुशल ड्राइव सर्किट से लैस होते हैं जो ओवरलोड या करंट के उतार-चढ़ाव के कारण एलईडी को होने वाले नुकसान से बचाने के लिए करंट के आउटपुट को स्थिर रूप से नियंत्रित कर सकते हैं। स्थिर वर्तमान इनपुट एलईडी जीवन पर बिजली के उतार-चढ़ाव के प्रभाव को कम करते हुए एलईडी की चमकदार तीव्रता को बनाए रखने में मदद करता है।
समय प्रदर्शन
हमारे उत्पादों का व्यापक रूप से इलेक्ट्रॉनिक घड़ियों, उलटी गिनती टाइमर और अन्य उपकरणों में उपयोग किया जाता है, जो समय संख्या प्रदर्शित कर सकते हैं।
उपकरण
वोल्टेज, करंट, तापमान, तापमान और अन्य मापने वाले उपकरणों में, हमारे डिस्प्ले का उपयोग डिजिटल रीडआउट डिस्प्ले के रूप में किया जा सकता है।
घरेलू उपकरण
कई घरेलू उपकरण, जैसे माइक्रोवेव ओवन, वॉशिंग मशीन और अन्य उपकरण, कार्यात्मक स्थिति या कार्य मोड प्रदर्शित करने के लिए एक-अंकीय 7 सेगमेंट एलईडी का उपयोग करते हैं।
औद्योगिक नियंत्रण
औद्योगिक उपकरणों में, हमारे डिस्प्ले का उपयोग अक्सर संख्यात्मक मान, कार्यशील स्थिति या अलार्म जानकारी प्रदर्शित करने के लिए किया जाता है।
4. उत्पाद पैरामीटर (विनिर्देश)
|

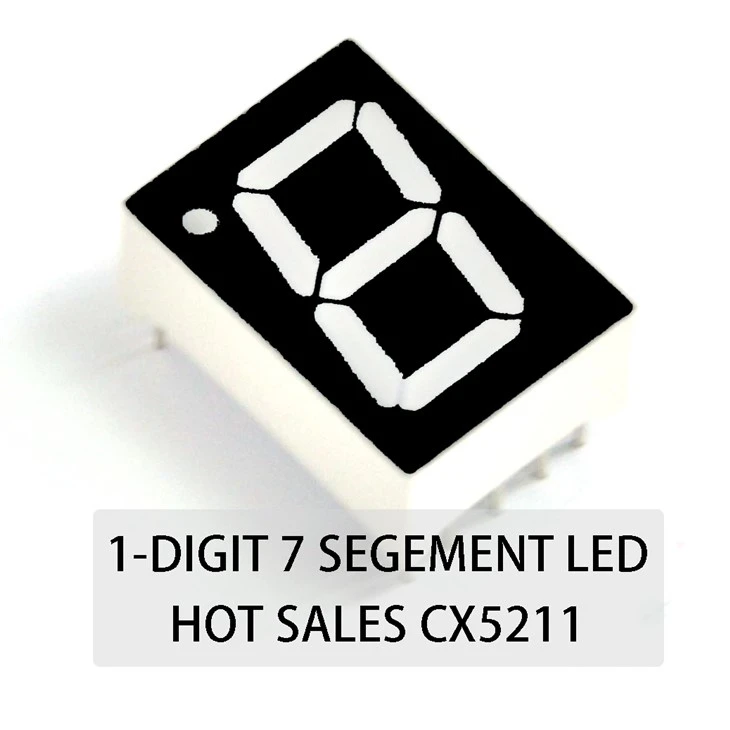

1. मॉडल संख्या: CX5211 |
|
|
2. मॉडल का आकार: 12.6*17.5*10मिमी |
3. एलईडी रंग: नकारात्मक. सकारात्मक |
|
4 .ऑपरेटिंग तापमान: -10 डिग्री से +60 डिग्री |
5. भंडारण तापमान: -20 डिग्री से +70 डिग्री |
ग्राहक सेवा
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: एक अंकीय 7 खंड एलईडी क्या है?
ए: एक-अंकीय 7 खंड एलईडी एक डिस्प्ले है जिसमें सात अलग-अलग एलईडी खंड होते हैं जो आकृति-आठ पैटर्न में व्यवस्थित होते हैं। यह खंडों के विभिन्न संयोजनों को प्रकाशित करके एक समय में एक संख्यात्मक अंक (0-9) प्रदर्शित कर सकता है।
प्रश्न: एक-अंकीय 7 खंड एलईडी एक संख्या कैसे प्रदर्शित करती है?
उ: एक-अंकीय 7 खंड एलईडी डिस्प्ले के विशिष्ट खंडों को चालू करके एक संख्या प्रदर्शित करता है। 0 से 9 तक की प्रत्येक संख्या को खंडों के एक अनूठे संयोजन द्वारा दर्शाया जाता है जो अंक बनाने के लिए प्रकाश डालता है।
प्रश्न: एक-अंकीय 7 खंड एलईडी के विशिष्ट अनुप्रयोग क्या हैं?
उत्तर: एक-अंकीय 7 खंड एलईडी का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जिनके लिए एकल अंक प्रदर्शित करने की आवश्यकता होती है, जैसे काउंटर, डिजिटल घड़ियां, थर्मामीटर और विभिन्न इलेक्ट्रॉनिक उपकरण जहां एक समय में केवल एक अंक प्रदर्शित करने की आवश्यकता होती है।
प्रश्न: एक-अंकीय 7 खंड एलईडी के घटक क्या हैं?
ए: एक-अंकीय 7 खंड एलईडी में आठ एलईडी पैटर्न में व्यवस्थित सात एलईडी खंड (ए, बी, सी, डी, ई, एफ, जी लेबल) होते हैं। प्रत्येक खंड को एक विशिष्ट संख्या बनाने के लिए व्यक्तिगत रूप से नियंत्रित किया जा सकता है, और यह या तो एक सामान्य एनोड या सामान्य कैथोड कॉन्फ़िगरेशन हो सकता है।
प्रश्न: एक अंकीय 7 खंड एलईडी को कैसे नियंत्रित किया जाता है?
ए: एक-अंकीय 7 खंड एलईडी को उपयुक्त खंडों पर वोल्टेज लागू करके नियंत्रित किया जाता है। एक सामान्य एनोड डिस्प्ले में, सभी खंडों के एनोड एक सामान्य पिन से जुड़े होते हैं, और जब कैथोड जमीन से जुड़े होते हैं तो खंड प्रकाशमान होते हैं। एक सामान्य कैथोड डिस्प्ले में, कैथोड एक सामान्य पिन से जुड़े होते हैं, और जब एनोड को सकारात्मक वोल्टेज की आपूर्ति की जाती है तो खंड प्रकाशमान होते हैं।
प्रश्न: सामान्य एनोड और सामान्य कैथोड वन-डिजिट 7 सेगमेंट एलईडी के बीच क्या अंतर है?
ए: एक सामान्य एनोड वन-डिजिट 7 सेगमेंट एलईडी में, सभी सेगमेंट के एनोड एक सामान्य पिन से बंधे होते हैं, और कैथोड पर कम वोल्टेज लगाकर सेगमेंट को जलाया जाता है। एक सामान्य कैथोड डिस्प्ले में, सभी खंडों के कैथोड एक सामान्य पिन से बंधे होते हैं, और संबंधित एनोड पर उच्च वोल्टेज लगाने से खंड प्रकाशमान होते हैं।
प्रश्न: मल्टीप्लेक्सिंग क्या है, और क्या यह एक-अंकीय 7 सेगमेंट एलईडी पर लागू होता है?
उत्तर: मल्टीप्लेक्सिंग एक ऐसी तकनीक है जिसका उपयोग कई अंकों के बीच तेजी से स्विच करके प्रदर्शित करने के लिए किया जाता है, जिससे यह भ्रम होता है कि वे एक ही समय में प्रदर्शित होते हैं। जबकि मल्टीप्लेक्सिंग की आम तौर पर एकल अंक के लिए आवश्यकता नहीं होती है, इसका उपयोग उन अनुप्रयोगों में किया जा सकता है जहां एकाधिक एक-अंक 7 सेगमेंट एलईडी को एक ही ड्राइवर सर्किट द्वारा नियंत्रित किया जाता है।
प्रश्न: एक-अंकीय 7 खंड एलईडी की चमक कैसे नियंत्रित की जाती है?
उत्तर: एक-अंकीय 7 खंड एलईडी की चमक को एलईडी खंडों के माध्यम से प्रवाहित होने वाली धारा को समायोजित करके नियंत्रित किया जाता है। यह करंट को सीमित करने के लिए प्रतिरोधों का उपयोग करके या पल्स-चौड़ाई मॉड्यूलेशन (पीडब्लूएम) के माध्यम से किया जा सकता है, जो प्रत्येक चक्र के दौरान एलईडी चालू होने की मात्रा को समायोजित करता है।
प्रश्न: एक-अंकीय 7 खंड एलईडी के लिए सामान्य वोल्टेज और करंट क्या है?
ए: एक-अंकीय 7 खंड एलईडी आमतौर पर 1.8V से 3.2V (एलईडी रंग के आधार पर) के फॉरवर्ड वोल्टेज के साथ संचालित होती है। प्रत्येक खंड के लिए आवश्यक करंट आमतौर पर 10mA से 20mA के आसपास होता है। कुल धारा इस बात पर निर्भर करती है कि किसी भी समय कितने खंड जलाए जाते हैं।
प्रश्न: एक-अंकीय 7 खंड एलईडी का उपयोग करने के क्या फायदे हैं?
ए: एक-अंकीय 7 सेगमेंट एलईडी का उपयोग करने के लाभों में सादगी, कम लागत, कम बिजली की खपत और उपयोग में आसानी शामिल है। यह उन अनुप्रयोगों के लिए एक आदर्श समाधान है जहां केवल एक संख्यात्मक अंक प्रदर्शित करने की आवश्यकता होती है, और यह एक स्पष्ट और पठनीय आउटपुट प्रदान करता है।
